N20-GB12
विक-टेक
गियरबॉक्स के साथ n20 मोटर
सीडब्ल्यू/सीसीडब्ल्यू
5 वी डीसी
800 ग्राम*सेमी
10 ± 7%/चरण
उपलब्ध
1 इकाई
रोह
उत्पाद वर्णन

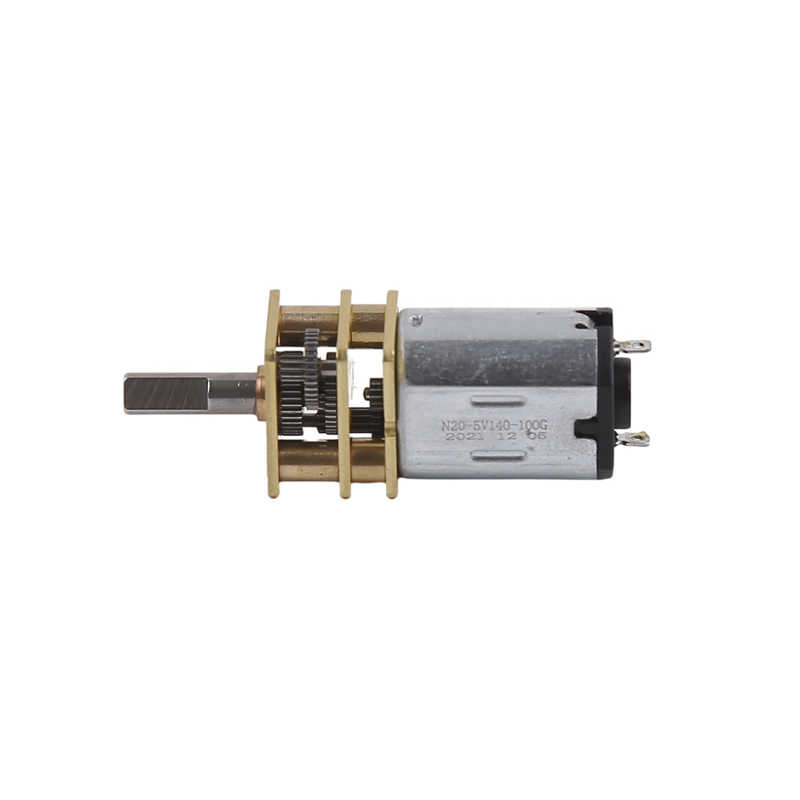

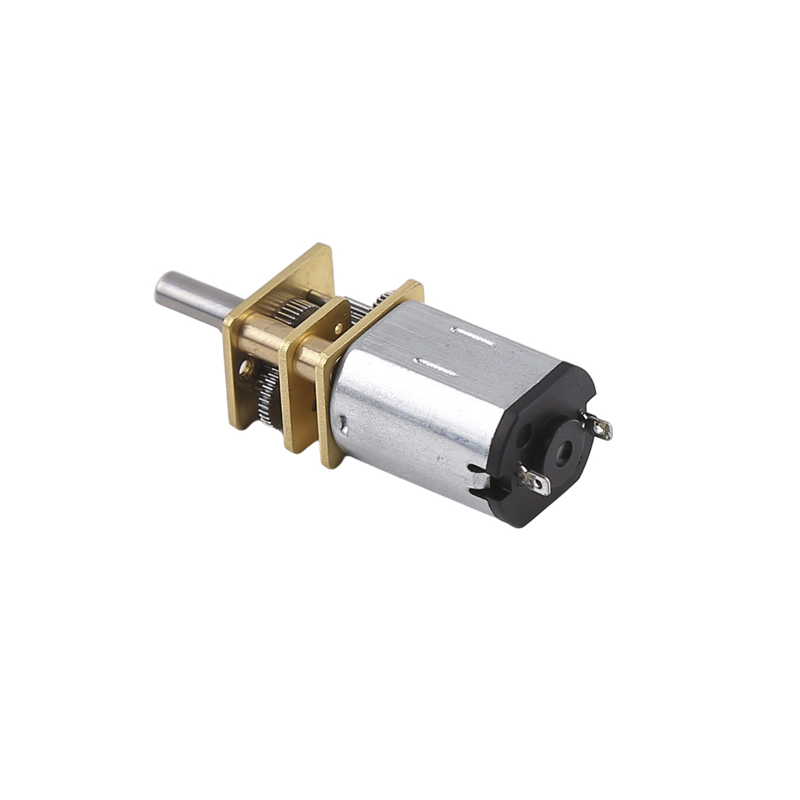

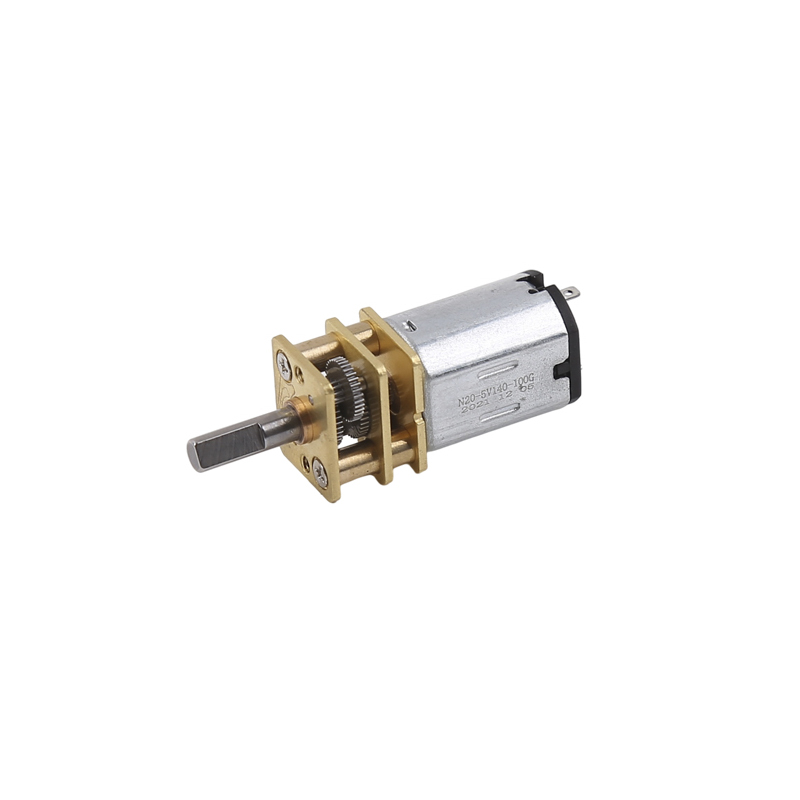

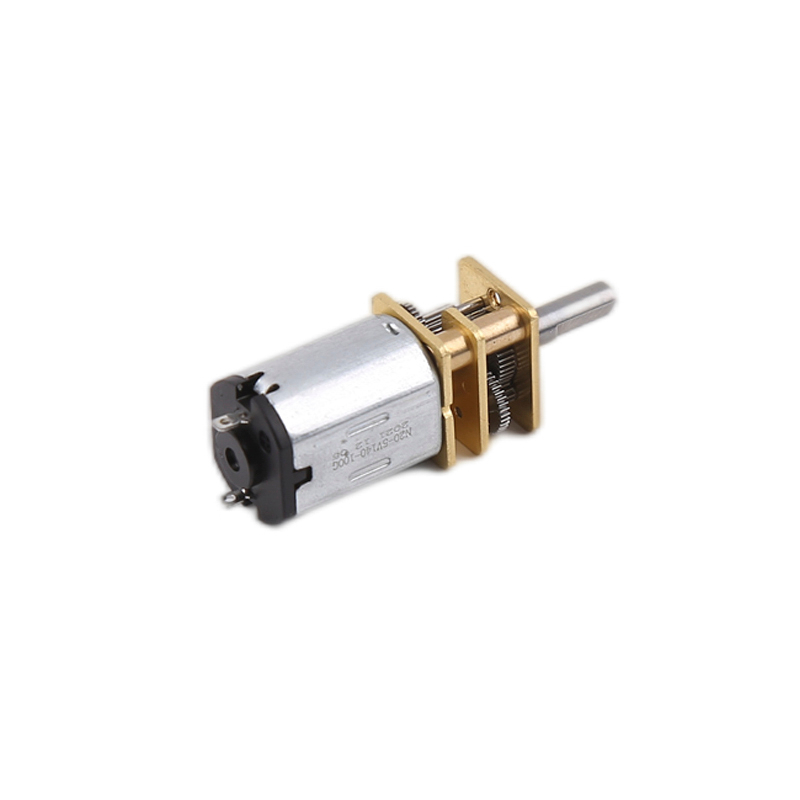

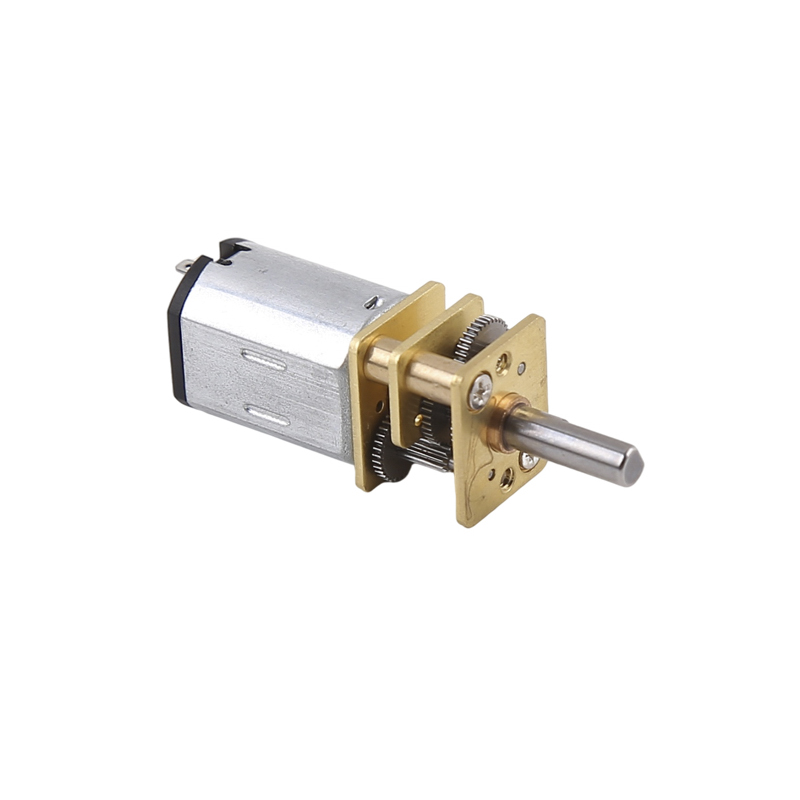

यह 10*12 गियरबॉक्स के साथ एक N20 डीसी मोटर है।
N20 डीसी मोटर भी एक ब्रश डीसी मोटर है और इसमें एकल मोटर के लिए लगभग 15,000 आरपीएम की गति नहीं है।
जब मोटर एक गियर बॉक्स से जुड़ा होता है, तो यह धीमी गति से चलेगा और टॉर्क अधिक होगा।
ग्राहक अपनी आवश्यकताओं के अनुसार गियर अनुपात चुन सकते हैं। गियरबॉक्स के लिए उपलब्ध गियर अनुपात हैं: 2: 1, 5: 1, 10: 1, 15: 1, 20: 1, 30: 1, 36: 1, 50: 1, 63: 1, 67: 1, 89: 1, 100: 1, 110: 1, 120: 1, 150: 1, 172: 1, 1, 1, 1, 1, 298: 1, 298 500: 1, 600: 1, 1000: 1।
420 से नीचे गियर अनुपात: 1 (420: 1 सहित) में गियरबॉक्स लंबाई 9 मिमी है।
420 से अधिक गियर अनुपात: 1 में 12 मिमी की गियरबॉक्स लंबाई है।
पैरामीटर
| प्रतिरूप संख्या। | N20-GB12 |
| ड्राइविंग वोल्टेज | 5 वी डीसी |
| प्रतिरोध | 25 |
| अधिष्ठापन | 4 एमएच |
| नो-लोड गति | 9000RPM |
| कमी अनुपात | 298: 1 |
| नो-लोड आउटपुट स्पीड | 25RPM |
| नो-लोड करंट | ＜ 60MA |
| आउटपुट टॉर्क | 800g.cm |
| रन दिशा | सीडब्ल्यू/सीसीडब्ल्यू |

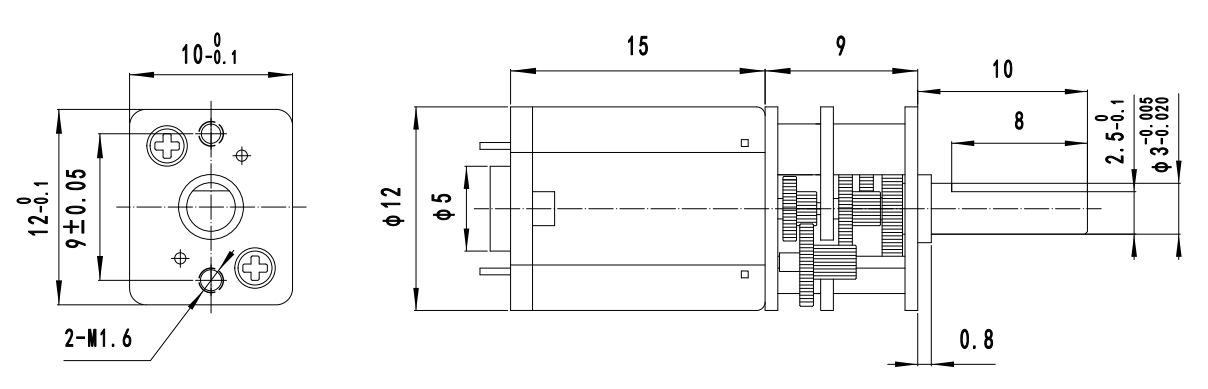

डिज़ाइन आरेखण
| गियर अनुपात | 2: 1 | ५: १ | 10: 1 | 15: 1 | 20: 1 | 30: 1 | 36: 1 | 50: | 63: 1 | 67: 1 | 89: 1 | 100: 1 |
| सटीक अनुपात | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| गियर अनुपात | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| गियर स्तर | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| क्षमता | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| इनपुट और आउटपुट निर्देश | + | + | + | - | - | - | + | + | + | + | + | + |
| गियर अनुपात | 120: 1 | 150: 1 | 172: 1 | 210: 1 | 250: 1 | 275: 1 | 298: 1 | 380: 1 | 420: 1 | 500: 1 | 600: 1 | 1000: 1 |
| सटीक अनुपात | 118.922 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387: 689 | 421.296 | 506.155 | 599.394 | 986.406 |
| गियर अनुपात | 17 | 18 | 13 | 12 (15) | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| गियर स्तर | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| क्षमता | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
| इनपुट और आउटपुट निर्देश | - | - | - | - | - | - | - | - | - | - | - | - |
अनुकूलन
शाफ्ट की लंबाई में से (पूंछ शाफ्ट मैचिंग एनकोडर से बाहर हो सकती है),
वोल्टेज,
घूर्णी गति,
आउटलेट मोड,
और कनेक्टर्स और इतने पर
आवेदन के क्षेत्र
चिकित्सा उपकरण, रोबोटिक्स क्षेत्र, स्मार्ट होम, ऑटोमोटिव ड्राइव, विमान, उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक स्वचालन, ऑप्टिकल इंस्ट्रूमेंट्स और उपकरण क्षेत्र, आदि।
1। सस्ता (स्टेपर मोटर्स की तुलना में)
2। छोटा आकार
3। प्रत्यक्ष कनेक्शन, उपयोग करने में आसान
4। उपयोग की विस्तृत श्रृंखला
5। रोटेशन की तेज गति
6। उच्च दक्षता (स्टेपर मोटर्स के साथ तुलना में)
स्टॉक में मानक मोटर्स: 3 दिनों के भीतर
मानक मोटर्स स्टॉक में नहीं: 15 दिनों के भीतर
अनुकूलित उत्पाद: लगभग 25 ~ 30 दिन (अनुकूलन की जटिलता के आधार पर)
एक नया मोल्ड बनाने के लिए लीड समय: आम तौर पर लगभग 45 दिन
बड़े पैमाने पर उत्पादन के लिए लीड समय: ऑर्डर मात्रा के आधार पर
नमूने फोम स्पंज में एक पेपर बॉक्स के साथ पैक किए जाते हैं, जिसे एक्सप्रेस द्वारा भेज दिया जाता है
बड़े पैमाने पर उत्पादन, मोटर्स को नालीदार डिब्बों में पारदर्शी फिल्म के साथ पैक किया जाता है। (हवा द्वारा शिपिंग)
यदि समुद्र द्वारा भेज दिया जाता है, तो उत्पाद पैलेट पर पैक किया जाएगा
नमूनों और वायु शिपिंग पर, हम FedEx/TNT/UPS/DHL का उपयोग करते हैं। (एक्सप्रेस सेवा के लिए 5 ~ 12 दिन)
समुद्री शिपिंग के लिए, हम अपने शिपिंग एजेंट का उपयोग करते हैं, और शंघाई पोर्ट से जहाज करते हैं। (45 ~ 70 दिन समुद्री शिपिंग के लिए)
हां, हम एक निर्माण हैं, और हम मुख्य रूप से स्टेपर मोटर्स का उत्पादन करते हैं।
हमारा कारखाना चांगझोउ, जियांगसु में स्थित है। हां, हमसे मिलने के लिए आपका बहुत स्वागत है।
नहीं, हम मुफ्त नमूने प्रदान नहीं करते हैं। ग्राहक मुफ्त नमूनों का उचित व्यवहार नहीं करेंगे।
ग्राहक शिपिंग लागत के लिए भुगतान करते हैं। हम आपको शिपिंग लागत उद्धृत करेंगे।
यदि आपको लगता है कि आपके पास सस्ता/अधिक सुविधाजनक शिपिंग विधि है, तो हम आपको शिपिंग खाते का उपयोग कर सकते हैं।
हमारे पास MOQ नहीं है, और आप केवल एक टुकड़ा नमूना ऑर्डर कर सकते हैं।
लेकिन हम आपको थोड़ा और ऑर्डर करने की सलाह देते हैं, बस आपके परीक्षण के दौरान मोटर क्षतिग्रस्त होने की स्थिति में, और आप एक बैक-अप कर सकते हैं।
हमारे पास स्टेपर मोटर उद्योग में 20 से अधिक वर्षों का अनुभव है।
हमने कई परियोजनाएं विकसित की हैं, हम डिजाइन ड्राइंग से उत्पादन तक पूर्ण सेट अनुकूलन प्रदान कर सकते हैं।
हमें विश्वास है कि हम आपको आपके स्टेपर मोटर प्रोजेक्ट के लिए कुछ सलाह/सुझाव दे सकते हैं।
यदि आप गोपनीय मुद्दों के बारे में चिंता कर रहे हैं, तो हाँ, हम एक एनडीए अनुबंध पर हस्ताक्षर कर सकते हैं।
हां, हम ड्राइवर बेचते हैं। वे केवल अस्थायी नमूना परीक्षण के लिए उपयुक्त हैं, बड़े पैमाने पर उत्पादन के लिए उपयुक्त नहीं हैं।
हम ड्राइवरों का उत्पादन नहीं करते हैं, हम केवल स्टेपर मोटर्स का उत्पादन करते हैं
