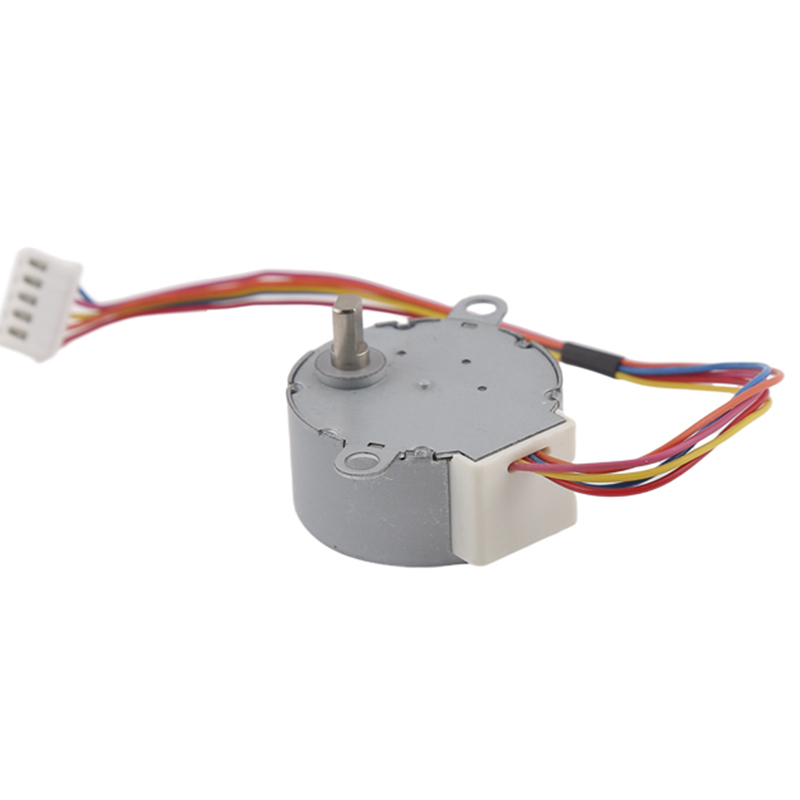

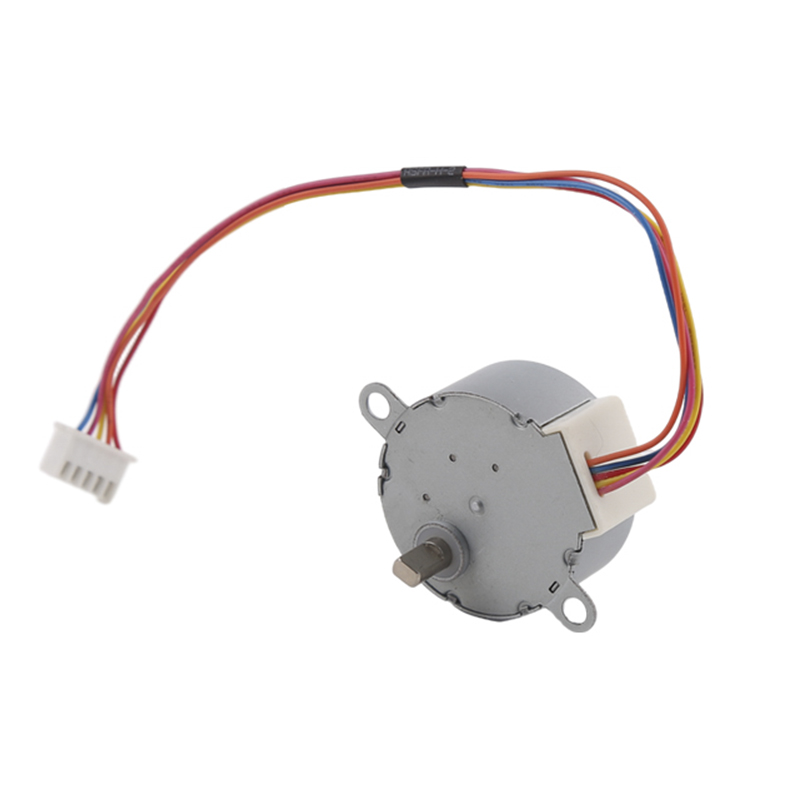

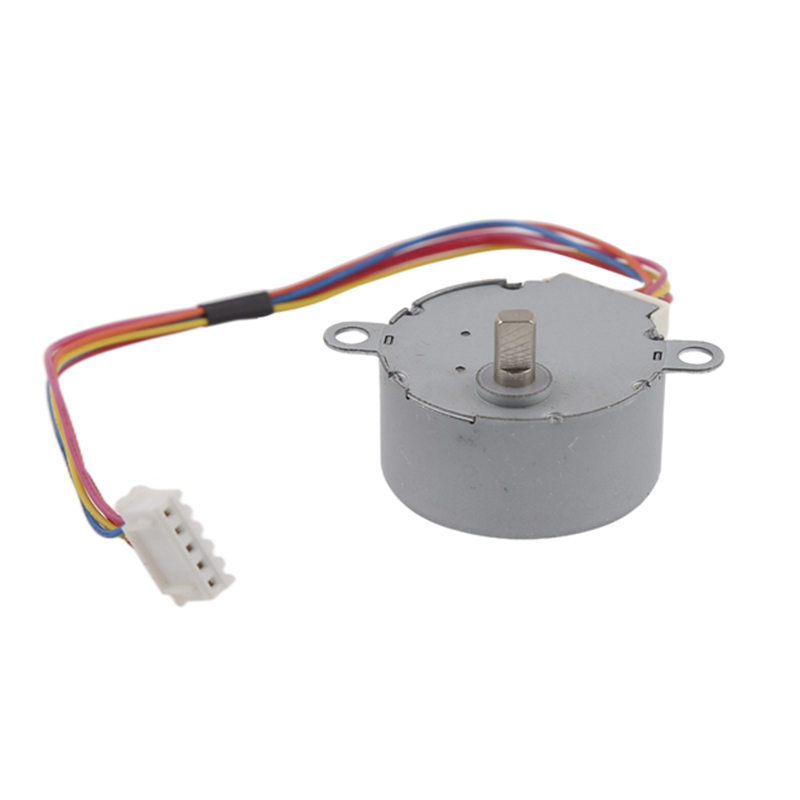

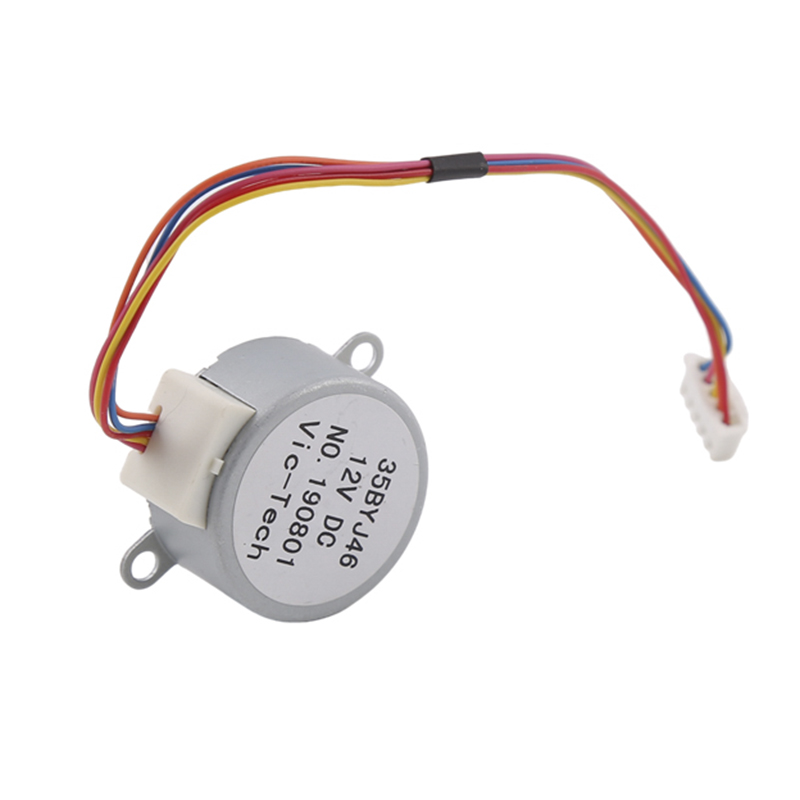

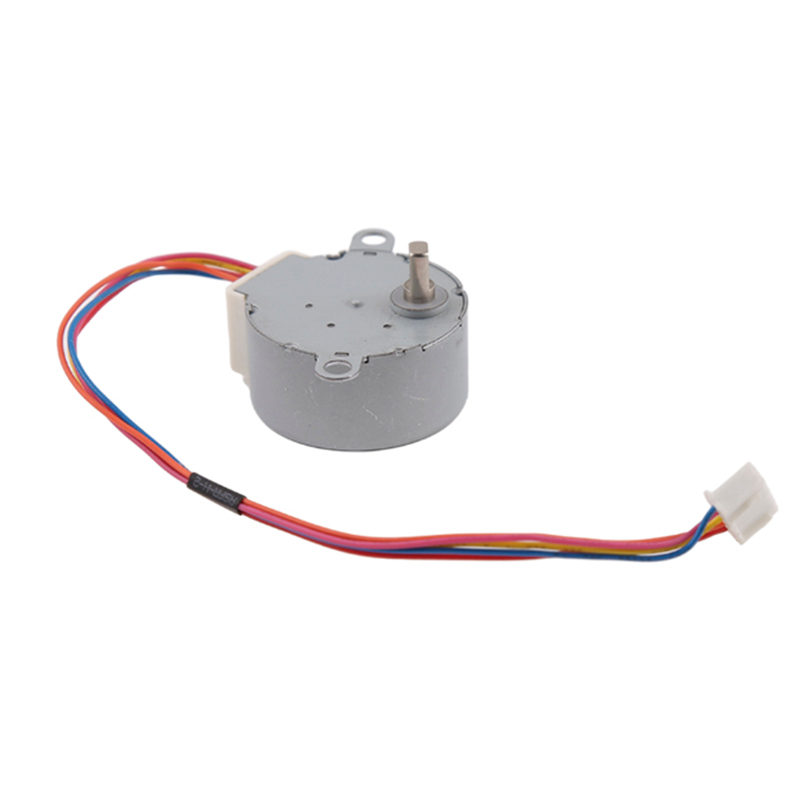

35BYJ46 영구 자석 스테퍼 모터 35mm 기어 박스가있는 스테퍼 모터

35BYJ46은 기어를 갖춘 35mm 직경의 영구 자석 모터이며 모터의 기어비는 1/85이며 85 개의 기어 비율 기어 박스가있는 표준 단일 극 4 단계 스테퍼 모터이므로 스텝 각도는 7.5 °/85입니다.
  • 35BYJ46

  • 빅 테크

  • 35mm 영구 자석 기어 박스 스테퍼 모터

  • 12V, 24V

  • 사용 가능

  • 7.5 °/85 (1-2 상) 15 °/85 (2-2 상)

  • 2 단계

  • 1 단위

  • 로스

유효성:
Facebook 공유 버튼
트위터 공유 버튼
라인 공유 버튼
WeChat 공유 버튼
LinkedIn 공유 버튼
Pinterest 공유 버튼
WhatsApp 공유 버튼
Sharethis 공유 버튼

제품 설명


Vic-Tech | 35mm  PM  기어 박스 스테퍼 모터 설명 :


35BYJ46은 기어가 장착 된 35mm 직경의 영구 자석 모터입니다.


모터의 기어비는 1/85이며 85 개의 기어 비율 기어 박스가있는 표준 단일 극 4 단계 스테퍼 모터이므로 스텝 각도는 7.5 °/85입니다.


기어 박스 기어 비율은 25 : 1, 30 : 1, 41.6 : 1, 43.75 : 1의 기어 박스 기어 비율도 고객이 선택할 수 있습니다.


모터는 12V DC 드라이브에 적합합니다. 24V 전압도 사용할 수 있습니다.


이 스테퍼 모터는 저렴한 가격과 신뢰할 수있는 성능으로 인해 모든 산업에서 널리 사용되었으며 매년 대량으로 생산됩니다.


일정한 생산은이 모터의 품질을 매우 안정적으로 만들고 가격은 다른 모터보다 낮습니다.


일반적인 PM Unipolar Stepper 모터 드라이버는이 모터를 운전할 수 있습니다.


관심이 있으시면 언제든지 저희에게 연락하십시오.

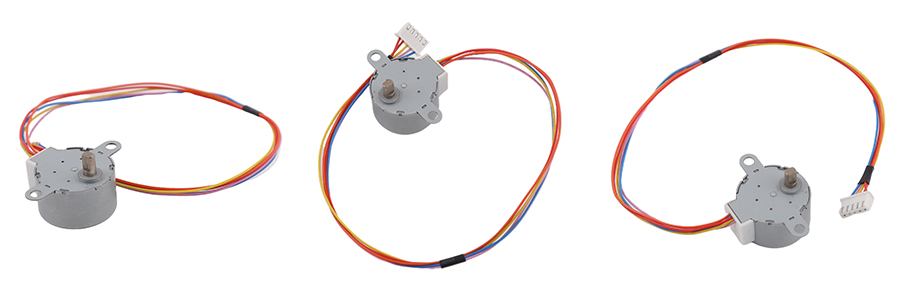

35mm PM 스테퍼 모터


매개 변수


Vic-Tech |  35mm 영구 자석 기어 박스 스테퍼 모터  매개 변수 :



전압 (V)

저항 (ω 갤러리)

풀인 토크 100pps (Mn*m)

Detent Torque (Mn*m)

언로드 풀인 주파수 (PPS)

12

40

≥198

78.4

≥350

12

100

≥166

≥78.4

≥350

24

130

≥147

≥78.4

≥350

24

400

≥168

≥78.4

≥350

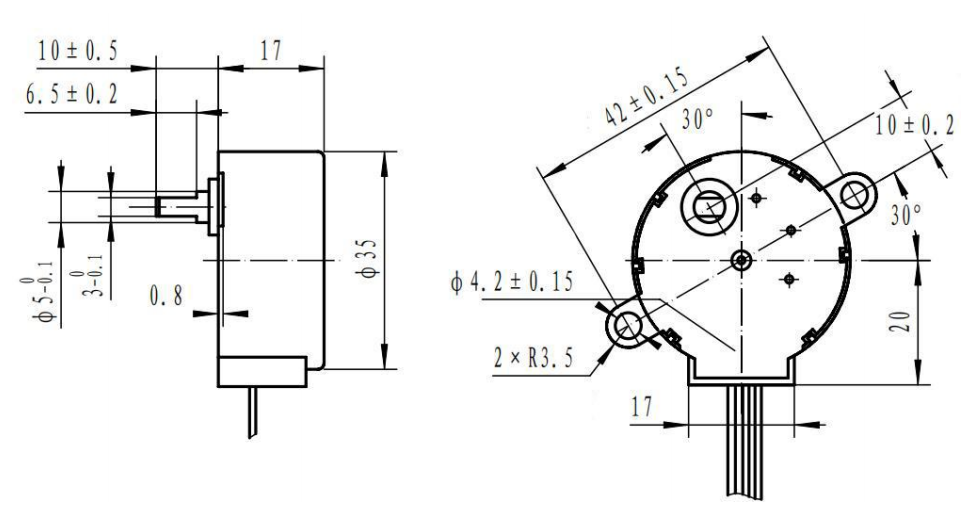

디자인 그리기


Vic-Tech |  35mm PM 기어 박스 스테퍼 모터 설계 도면 :



35mm PM 스테퍼 모터





사용자 정의 가능


Vic-Tech |  35mm PM 기어 박스 스테퍼 모터 사용자 정의 가능 :


감소율 : 16 : 1, 25 : 1, 32 : 1, 48.8 : 1, 64 : 1, 85 : 1.


극성 : 양극성 단극.



클러치는 모터 아울렛 샤프트에 추가 할 수 있습니다.




기어 재료 : 금속 기어를 수행하고 플라스틱 기어를 수행 할 수 있습니다.



나가는 샤프트 길이 : 요청시 사용자 정의 할 수 있습니다.



저항 : 요청시 사용자 정의 할 수 있습니다.






다른 사용자 정의 요구 사항이 있습니까? 알려주십시오!


적용 영역


Vic-Tech |  35mm PM 기어 박스 스테퍼 모터 애플리케이션 :



PM 스테퍼 모터의 적용 :

프린터, 섬유 기계, 산업 제어, 위생 용품, 온도 조절 밸브, 온수 수도꼭지, 자동 온도의 자동 조정 조건수 정수기 밸브 등의 자동 조정 등




35mm PM 스테퍼 모터


특징 및 장점 :



1. 높은 정밀 위치


스피커는 정확한 반복 가능한 단계로 움직이기 때문에 정확한 응용 분야에서 탁월합니다.

위치, 모터가 움직이는 단계의 수에 따라


2. 높은 정밀 속도 제어


정확한 운동 증분은 또한 프로세스의 회전 속도를 탁월하게 제어 할 수 있도록합니다.

자동화 및 로봇 공학. 회전 속도는 펄스의 주파수에 의해 결정됩니다.


3. 일시 중지 및 유지 기능


드라이브를 제어하면 모터에는 잠금 기능이 있습니다 (모터 권선을 통한 전류는 있지만

모터가 회전하지 않음), 여전히 홀딩 토크 출력이 있습니다.


4. Long Life & 낮은 전자기 간섭


스테퍼 모터에는 브러시가 없으며 브러시와 같은 브러시로 통근 할 필요가 없습니다.

DC 모터. 서비스 수명을 증가시키고 전기 스파크가 없으며 전자기 간섭을 줄이는 브러시의 마찰이 없으며 전기 스파크가 없습니다.


스테퍼 모터의 작동 원리 :


스테퍼 모터의 구동은 소프트웨어에 의해 제어됩니다. 모터가 회전 해야하는 경우 드라이브가됩니다

스테퍼 모터 펄스를 바르십시오. 이 펄스는 스테퍼 모터를 지정된 순서로 활성화시켜

모터의 로터가 지정된 방향으로 회전하게됩니다 (시계 방향 또는 시계 방향). 그래서

모터의 적절한 회전을 실현하십시오. 모터가 드라이버로부터 펄스를 수신 할 때마다 단계 각도 (풀 단계 구동)로 회전하며 모터의 회전 각도는 구동 펄스 수와 스텝 각도에 의해 결정됩니다.



리드 타임 및 포장 정보 :


샘플 리드 타임 :


스톡의 표준 모터 : 3 일 이내에

표준 모터가 재고가 아닌 모터 : 15 일 이내에

맞춤형 제품 : 약 25 ~ 30 일 (사용자 정의의 복잡성 기반)



새로운 곰팡이 구축을위한 리드 타임 : 일반적으로 약 45 일


대량 생산의 리드 타임 : 주문 수량에 따라



포장 :


샘플은 Express가 선적 한 종이 상자와 함께 폼 스폰지에 포장됩니다.

대량 생산, 모터는 외부에 투명한 필름이있는 골판지 상자에 포장됩니다. (공중으로 배송)

바다로 배송되면 제품이 팔레트에 포장됩니다.


빅테크 모터 포장





배송 방법 :


샘플 및 공기 운송에서 우리는 FedEx/TNT/UPS/DHL을 사용합니다. (Express Service의 경우 5 ~ 12 일)


해상 배송의 경우, 우리는 해운 대리인을 사용하고 상하이 항구에서 배송합니다. (해상 배송의 경우 45 ~ 70 일)



FAQ :


1. 당신은 제조업체입니까?


예, 우리는 제조업체이며 주로 스테퍼 모터를 생산합니다.



2. 공장 위치는 어디에 있습니까? 공장을 방문 할 수 있습니까?


우리 공장은 Jiangsu의 Changzhou에 있습니다. 예, 당신은 우리를 방문하는 것을 매우 환영합니다.



3. 무료 샘플을 제공 할 수 있습니까?


아니요, 우리는 무료 샘플을 제공하지 않습니다. 고객은 무료 샘플을 공정하게 처리하지 않습니다.



4. 배송비에 대한 비용은 누구입니까? 배송 계정을 사용할 수 있습니까?


고객은 배송비를 지불합니다. 배송비를 인용하겠습니다.

저렴하거나 편리한 배송 방법이 있다고 생각되면 배송 계정을 사용할 수 있습니다.



5. Moq는 무엇입니까? 하나의 모터를 주문할 수 있습니까?


우리는 MOQ가 없으며 하나의 조각 샘플 만 주문할 수 있습니다.

그러나 테스트 중에 모터가 손상되어 백업을 할 수있는 경우를 대비하여 조금 더 주문하는 것이 좋습니다.



6. 우리는 새로운 프로젝트를 개발하고 있습니다. 사용자 정의 서비스를 제공합니까? NDA 계약에 서명 할 수 있습니까?


우리는 스테퍼 자동차 산업에서 20 년 이상의 경험을 가지고 있습니다.

우리는 많은 프로젝트를 개발했으며 설계 도면에서 프로덕션에 이르기까지 전체 세트 사용자 정의를 제공 할 수 있습니다.

스테퍼 모터 프로젝트에 대한 조언/제안을 거의 줄 수 있다고 확신합니다.

기밀 문제에 대해 걱정하고 있다면 NDA 계약에 서명 할 수 있습니다.



7. 운전자를 판매합니까? 당신은 그들을 생산합니까?


예, 우리는 운전자를 판매합니다. 이들은 대량 생산에 적합하지 않은 임시 샘플 테스트에만 적합합니다.

우리는 운전자를 생산하지 않고 스테퍼 모터 만 생산합니다.
