Motor de passo com engrenagem para venda
Se você está procurando e comprando ou vendendo no atacado Motor de passo com engrenagem, a Vic-Tech Motor pode ajudá-lo a escolher o modelo certo de Motor de passo com engrenagem.
Motor de passo com engrenagem é um tipo de motor de passo que combina um motor de passo tradicional com uma caixa de engrenagens.
O princípio básico de um motor de passo é converter pulsos elétricos em movimentos mecânicos discretos. No entanto, um motor de passo padrão nem sempre pode fornecer o torque ou a velocidade desejados para determinadas aplicações. É aqui que entra a caixa de engrenagens de um motor de passo com engrenagem.
A caixa de engrenagens consiste em um conjunto de engrenagens com diferentes relações de dentes. Quando o motor de passo gira, as engrenagens da caixa de engrenagens multiplicam o torque enquanto reduzem a velocidade de rotação. Isso permite que o motor de passo com engrenagem gere um torque mais alto em velocidades mais baixas em comparação com um motor de passo sem engrenagem.
Por exemplo, em aplicações como robótica, máquinas CNC e impressoras 3D, onde são necessários posicionamento preciso e torque relativamente alto em baixas velocidades, um motor de passo redutor é a escolha ideal. Pode movimentar cargas pesadas ou realizar tarefas que exigem
Tipo de motor de passo com engrenagem

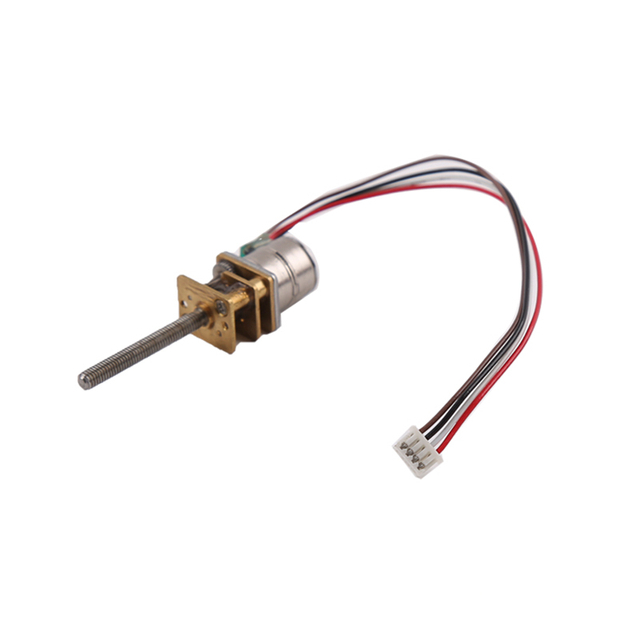

motor deslizante alinhado de 10mm

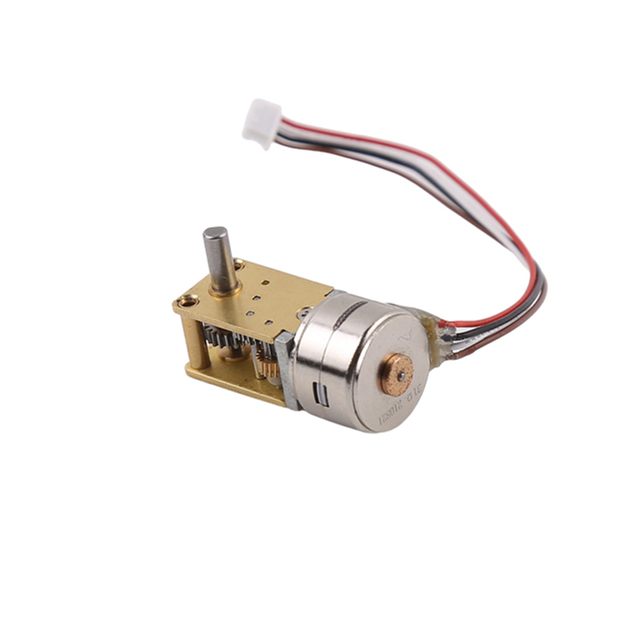

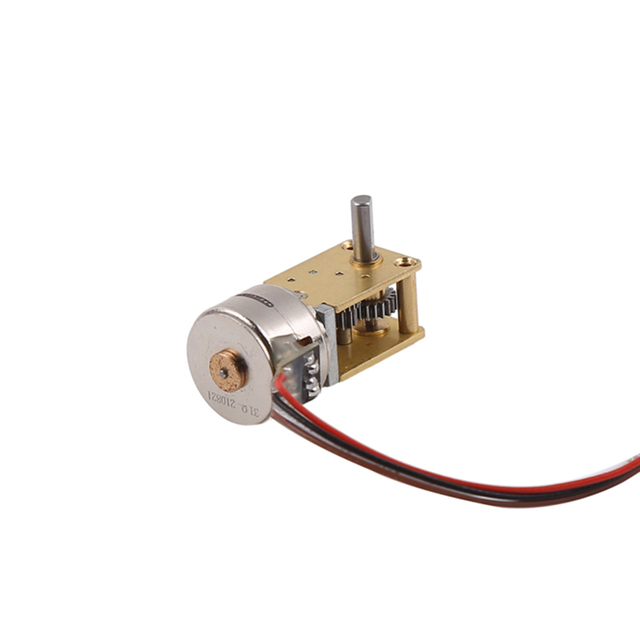

motor deslizante da engrenagem de sem-fim de 15mm

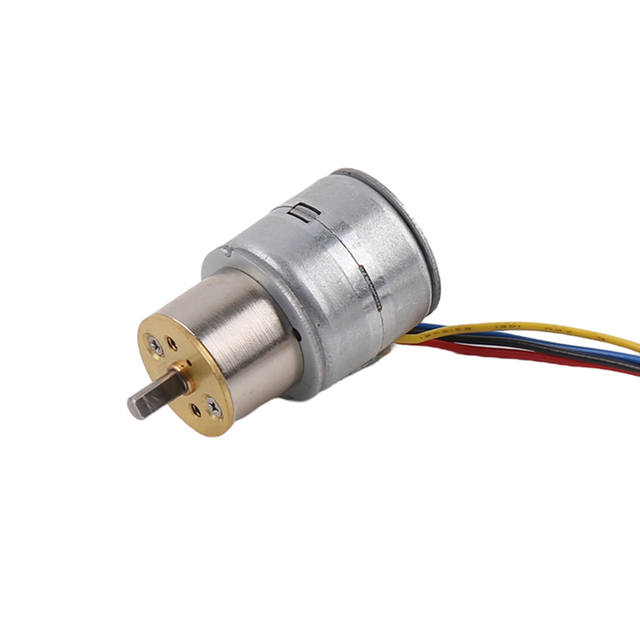

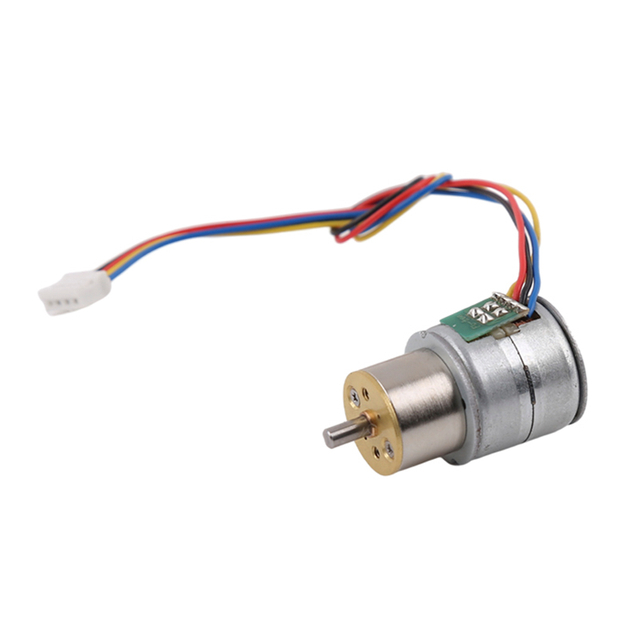

motor deslizante alinhado de 20mm
motor de passo com engrenagem linear de 25 mm
motor deslizante alinhado de 35mm

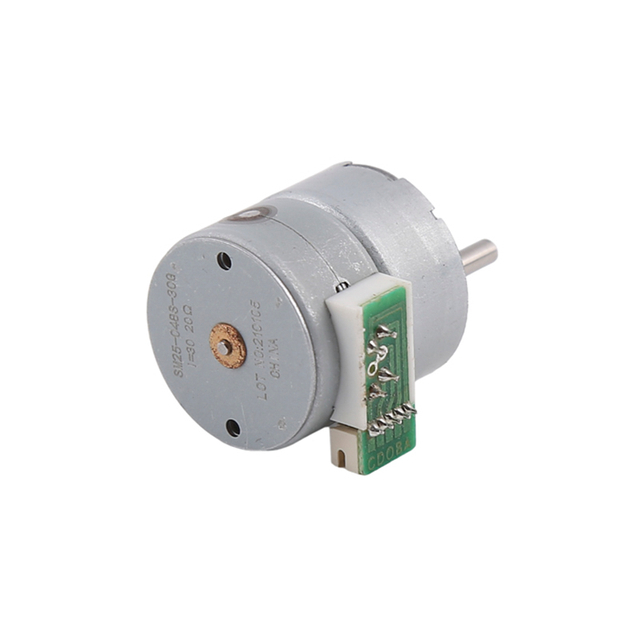

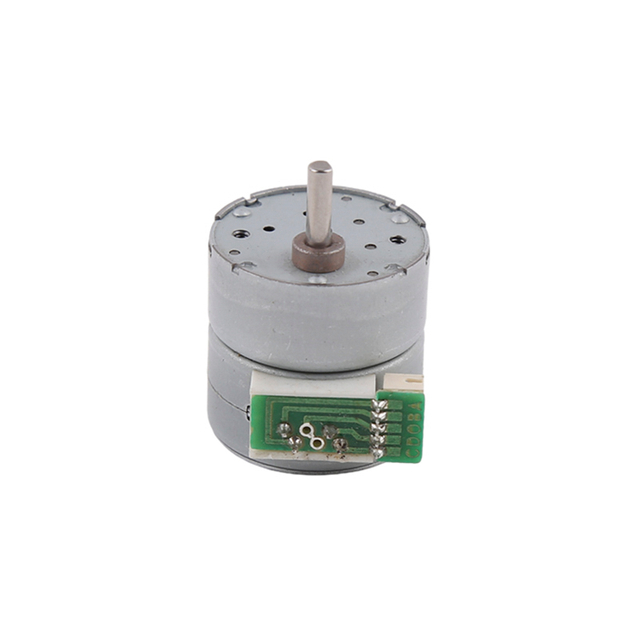

motor deslizante alinhado de 25mm
Motor de passo com engrenagem bipolar de 20 mm

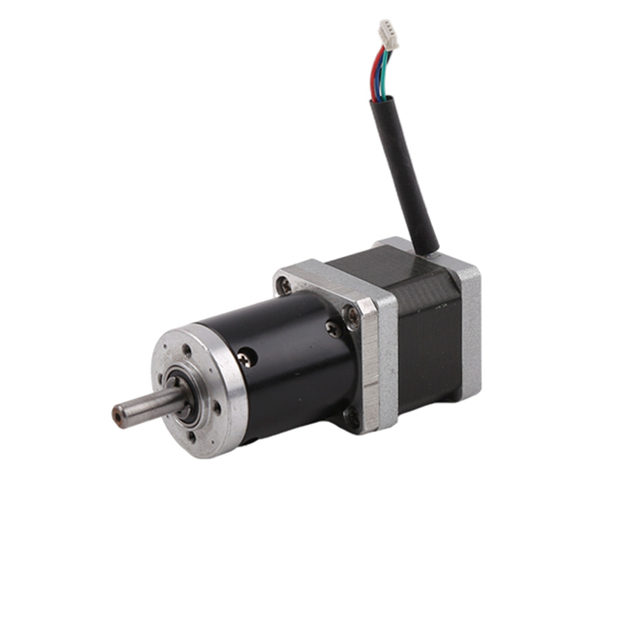

motor deslizante alinhado NEMA de 35mm
Aplicação de motor de passo com engrenagem de 20 mm
Robôs em miniatura
Micromanipuladores:
Em alguns braços robóticos ou manipuladores em miniatura, o motor de passo com engrenagem de 20 mm pode ser usado para acionamento conjunto. Seu pequeno tamanho permite o projeto de estruturas robóticas mais compactas, permitindo microoperações precisas em áreas como fabricação de microeletrônica e manipulação de células biológicas.
Robôs Educacionais:
Em kits educacionais de robôs para os alunos aprenderem robótica e programação, motores de passo com engrenagem de 20 mm são frequentemente usados. Eles são adequados para acionar rodas pequenas ou estruturas mecânicas simples, ajudando os alunos a compreender o controle de movimento e os princípios de programação.
Instrumentação de Precisão
Microscópios:
Em alguns microscópios de alta precisão, o motor de passo com engrenagem de 20 mm pode ser usado para controlar o ajuste fino da lente objetiva ou o movimento do estágio da amostra. Pode alcançar um posicionamento extremamente preciso, permitindo a observação clara de detalhes microscópicos.
Espectrofotômetros:
Esses motores podem ser usados para controlar a rotação da grade ou o movimento dos componentes do caminho da luz em espectrofotômetros, ajustando com precisão o comprimento de onda e o caminho da luz e melhorando a precisão da análise espectral.
Relógios inteligentes e wearables
Micro Atuadores: Em relógios inteligentes ou alguns dispositivos vestíveis, motores de passo com engrenagem de 20 mm podem ser usados como micro atuadores. Por exemplo, eles podem acionar pequenos motores de vibração em relógios para fornecer lembretes vibratórios ou ser usados para controlar a rotação de algumas pequenas peças do display.
Impressoras 3D de pequena escala
Acionamento da extrusora: Em pequenas impressoras 3D, o motor de passo com engrenagem de 20 mm pode ser usado para acionar a extrusora para controlar com precisão a quantidade de extrusão do filamento. Sua capacidade de controle preciso ajuda a melhorar a qualidade e a precisão da impressão de pequenas peças impressas em 3D.
Movimento da plataforma: Também pode ser usado para controlar o movimento da plataforma de impressão na direção do eixo Z, obtendo uma impressão precisa camada por camada e garantindo a precisão vertical do objeto impresso em 3D.
Modelos de aeronaves e veículos
Superfícies de controle: Em modelos de aeronaves, motores de passo com engrenagens de 20 mm podem ser usados para controlar a deflexão de superfícies de controle, como ailerons, lemes e elevadores. Em modelos de automóveis, eles podem ser utilizados para controlar o mecanismo de direção, proporcionando controle preciso do movimento do modelo.
Qual é a diferença entre um motoredutor e um motor de passo?
Um motorredutor e um motor de passo têm as seguintes diferenças:
1. Princípio de funcionamento
Motorredutor: Geralmente consiste em um motor elétrico combinado com uma caixa de engrenagens. O motor gira continuamente e a caixa de engrenagens modifica a velocidade e o torque. Opera com base no princípio da indução eletromagnética no motor e na redução mecânica da engrenagem.
Motor de passo: converte pulsos elétricos em movimentos mecânicos discretos. Cada pulso elétrico faz com que o motor gire em um ângulo fixo, chamado de passo. Funciona com base na interação de campos magnéticos gerados pelos enrolamentos do estator e pelos elementos magnéticos do rotor.
2. Precisão de controle
Motorredutor: Geralmente fornece controle menos preciso. É adequado para aplicações onde é necessária uma faixa geral de ajuste de velocidade e torque, mas não para tarefas de posicionamento altamente precisas.
Motor de passo: Oferece alta precisão. Ele pode alcançar um posicionamento preciso à medida que se move em etapas discretas. Isso o torna ideal para aplicações como máquinas CNC e impressoras 3D que exigem posicionamento preciso.
3. Características de velocidade e torque
Motor de engrenagem: pode fornecer uma ampla gama de velocidades e torques dependendo da relação de transmissão. Geralmente tem uma faixa de velocidade relativamente contínua.
Motor de passo: Possui característica de alto torque em baixas velocidades. Porém, sua velocidade é limitada pela frequência do pulso e, à medida que a velocidade aumenta, o torque disponível diminui.
Quais são as principais vantagens de usar um motor de passo com engrenagem em vez de um motor de passo normal?
A principal vantagem é o aumento do torque em baixas velocidades. A caixa de engrenagens em um motor de passo com engrenagem reduz a velocidade de saída do motor enquanto multiplica o torque. Isto o torna adequado para aplicações que exigem movimentação de cargas pesadas ou execução de tarefas com alta força em velocidades mais lentas. Além disso, pode oferecer um controle mais preciso em alguns casos, pois os passos menores alcançados devido à redução da engrenagem podem levar a um posicionamento mais preciso.
Como seleciono a relação de transmissão apropriada para minha aplicação de motor de passo com engrenagem?
Primeiro, determine o torque e a velocidade necessários para sua aplicação. Se você precisar de alto torque e baixa velocidade, uma relação de transmissão mais alta é apropriada. Calcule a resistência da carga e a velocidade de movimento desejada. Por exemplo, em uma aplicação de máquina CNC onde você precisa mover uma peça pesada lentamente e com alta precisão, deve ser escolhida uma relação de engrenagem que forneça torque suficiente para superar a carga e proporcione o movimento lento desejado. Além disso, considere as capacidades de potência do próprio motor de passo para garantir que ele possa suportar a carga com a relação de transmissão selecionada.
Um motor de passo redutor pode ser usado em aplicações de alta velocidade?
Embora os motores de passo com engrenagens sejam frequentemente usados para aplicações que exigem alto torque em baixas velocidades devido à redução da engrenagem, eles podem ser usados até certo ponto em aplicações de alta velocidade. Contudo, à medida que a velocidade aumenta, o torque disponível diminuirá. A caixa de velocidades também pode gerar mais ruído e calor em altas velocidades. Portanto, para aplicações de alta velocidade, é necessário considerar cuidadosamente o equilíbrio entre velocidade, torque e durabilidade dos componentes da engrenagem. Pode ser necessário escolher uma relação de transmissão mais baixa e garantir refrigeração e lubrificação adequadas.
Que tipo de manutenção um motor de passo redutor requer?
Verifique regularmente a lubrificação da caixa de velocidades. As engrenagens precisam ser devidamente lubrificadas para reduzir o atrito e o desgaste. Com o tempo, o lubrificante pode degradar-se ou ser deslocado, por isso deve ser reabastecido conforme necessário. Além disso, inspecione as engrenagens em busca de sinais de danos, como desgaste dos dentes, rachaduras ou desalinhamento. Verifique as conexões elétricas do motor para garantir que estejam seguras e livres de corrosão. Além disso, monitore a temperatura e os níveis de vibração do motor para detectar antecipadamente quaisquer problemas potenciais.
Quão preciso é o posicionamento de um motor de passo com engrenagem?
A precisão de posicionamento de um motor de passo com engrenagem é geralmente alta. A redução da engrenagem pode até aumentar a precisão em alguns casos, pois reduz efetivamente o tamanho do passo. No entanto, fatores como folga da engrenagem (a pequena folga entre as engrenagens engrenadas), erros de passo do motor e desgaste mecânico podem afetar a precisão. Para minimizar esses efeitos, devem ser utilizadas engrenagens de alta qualidade com baixa folga e um sistema de controle de motor bem calibrado. Em condições ideais, um motor de passo com engrenagem pode atingir precisões de posicionamento adequadas para muitas aplicações de precisão, como montagem robótica.
Posso controlar um motor de passo com engrenagem usando um driver de motor de passo normal?
Na maioria dos casos, um driver de motor de passo normal pode ser usado para controlar um motor de passo com engrenagem. A principal função do driver é fornecer os pulsos elétricos apropriados aos enrolamentos do motor de passo para controlar seu movimento. No entanto, você precisa garantir que o driver tenha capacidade de corrente suficiente para atender aos requisitos do motor de passo redutor, especialmente considerando o aumento das demandas de torque. Além disso, alguns recursos de controle avançados podem precisar ser ajustados de acordo com as características do motor de passo com engrenagem, como o tamanho do passo e os perfis de aceleração/desaceleração.
